Выходные трансформаторы для ламповых усилителей

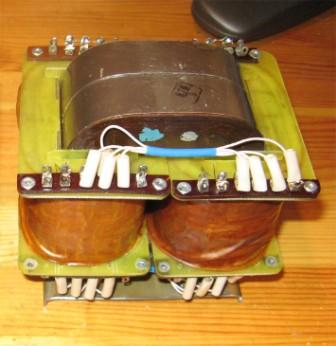

Трансформатор PP

Трансформатор для двухтактного (Push-Pull) лампового усилителя.

  • Сопротивление (первичка/вторичка): 14.5 кОм / 6 Ом;
  • Полоса частот 15 Гц- 60 кГц;
  • Сечение магнитопровода: 12.5 см.2.
Намотан на железе от трансформаторов усилителя "Прибой".
Применение: для усилителя на лампах ЕL-34 с высоким анодным напряжением.

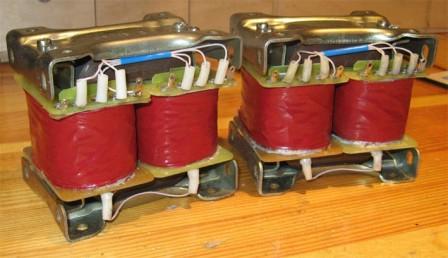

Трансформатор SE

Трансформатор для однотактного (SE) лампового усилителя.

  • Сопротивление (первичка/вторичка):10 кОм / 6 Ом;
  • Полоса частот 15 Гц- 45 кГц;
  • Сечение магнитопровода: 9 см.2.
Применение: для усилителя на лампах 6С4С х 2 с высоким анодным напряжением.

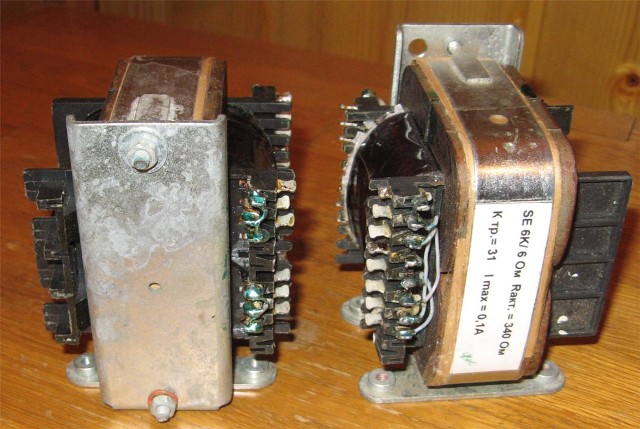

Универсальный транс SE

Универсальный трансформатор для однотактного (SE) лампового усилителя. Применим с большинством звуковых ламп.

  • R обмоток: 6 Ком - превичная/6 Ом - вторичная;
  • Ктр=31;
  • Ток 100 мА;
  • Полоса частот 20 - 30000 Гц;

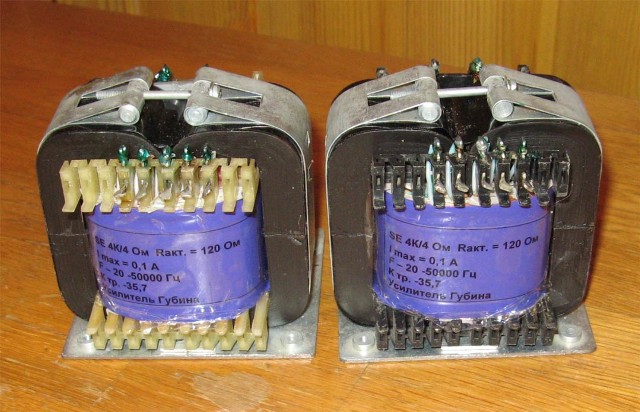

Губинский SE

Трансформатор для усилителя SE А.Губина "Трехламповый супер".

  • Выходные лампы 6П14П;
  • R обмоток: 4 Ком - превичная/4 Ом - вторичная;
  • Ктр=35,7;
  • Полоса частот 20 - 50000 Гц;

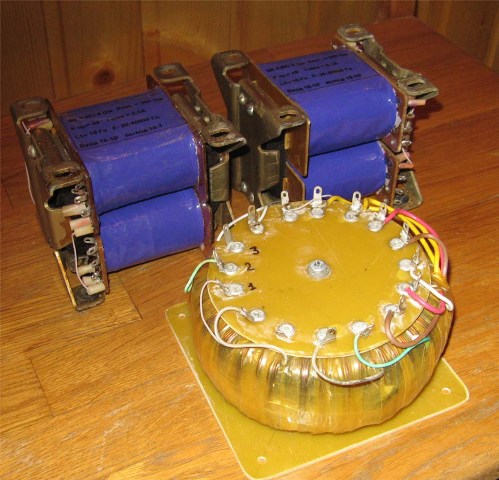

Комплект Покемон

Комплект трансформаторов для усилителя ПОКЕМОН О.Чернышова.

  • R обмоток: 9.8 Ком - превичная/8 Ом - вторичная;
  • Ктр=44;
  • Индуктивность первичной обмотки 11 Гн;
  • Силовой трансформатор, выходные напряжения: 235 В(0,2А), 2 х 12В(0,2А) , 2х6,3В (1,5А)

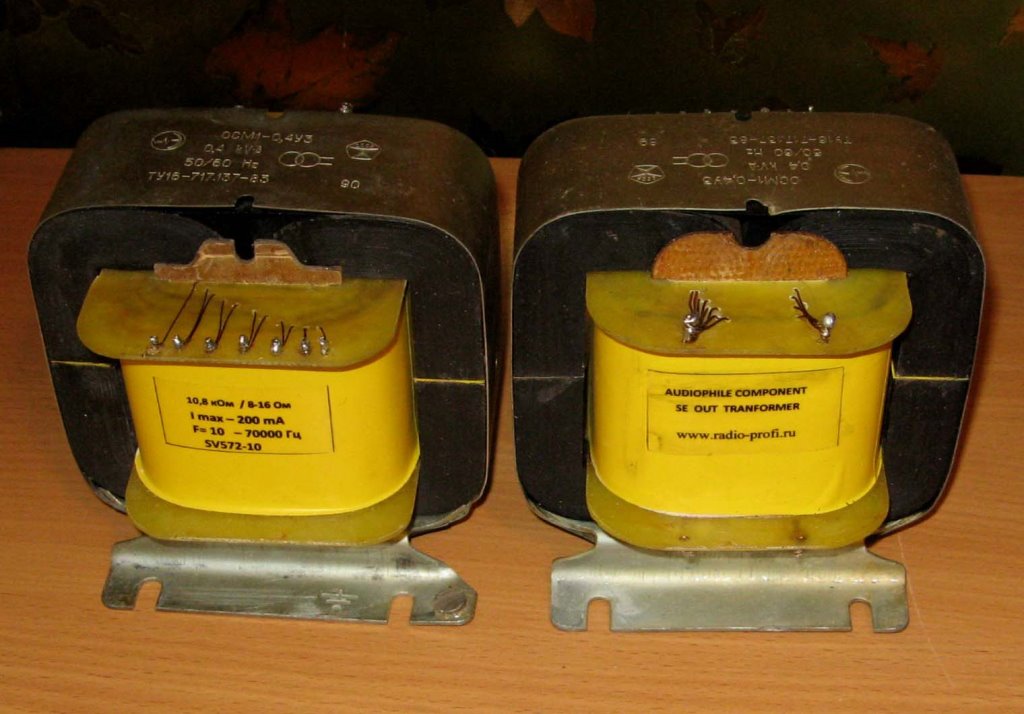

Выходные трансформаторы на железе ОСМ-0,4






Выходные трансформаторы на железе ОСМ-0,4

Выходные трансформаторы на железе ОСМ-0,4.

Железо предварительно отбирается. После намотки катушки провариваются в церрезине. Трансформаторы испытываются при напряжении 1000В, а так же на усилителе в течении 50 часов.

  • Различные значения R первичная;
  • Возможно изотовление на на две нагрузки;
  • Индуктивность: 70 Гн;
  • Полоса частот: 10 - 70000 Гц;

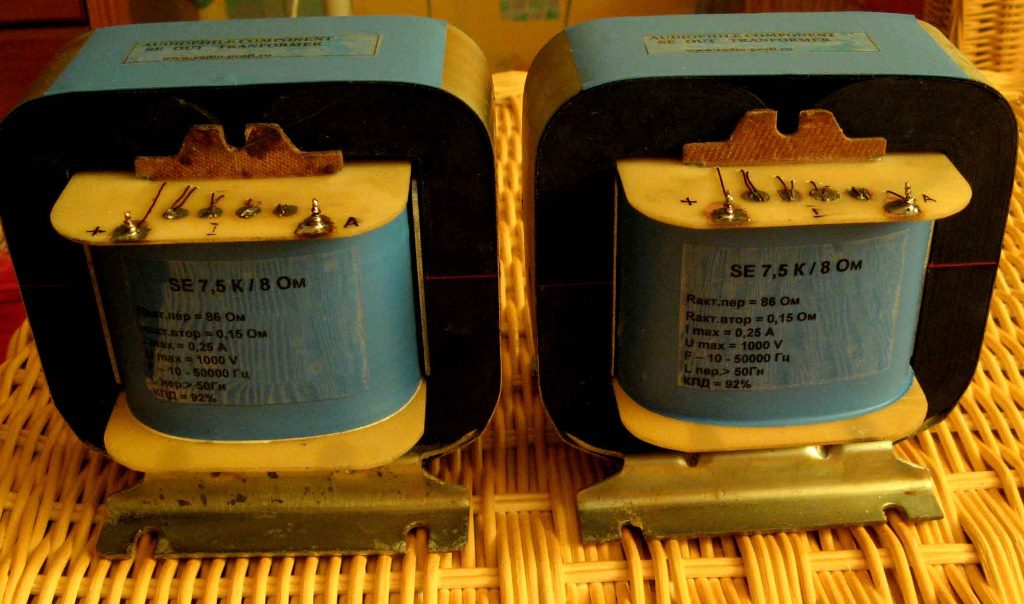

Выходные трансформаторы на железе ОСМ-0,16






Выходные трансформаторы на железе ОСМ-0,16

Выходные трансформаторы SE на железе ОСМ-0,16.

Изготавливаются строго комплектом. Расхождение по индуктивности не более 2Гн. Поставляются в надежном деревянном ящике. Железо предварительно отбирается. Параметры данной пары:

  • SE: 4,8 кОм - превичная/8 Ом. - вторичная;
  • Активное R первичной обмотки: - 145 Ом
  • Активное R вторичной обмотки: 0,6 Ом (8 Ом)
  • Есть отвод для нагрузки на 4 Ом.
  • Ктр=24,5;
  • Индуктивность первичной обмотки: 76 +/- 2 Гн;
  • Полоса частот (при -1дб): 15 - 80000 Гц
  • Немагнитный зазор на ток 120 мА

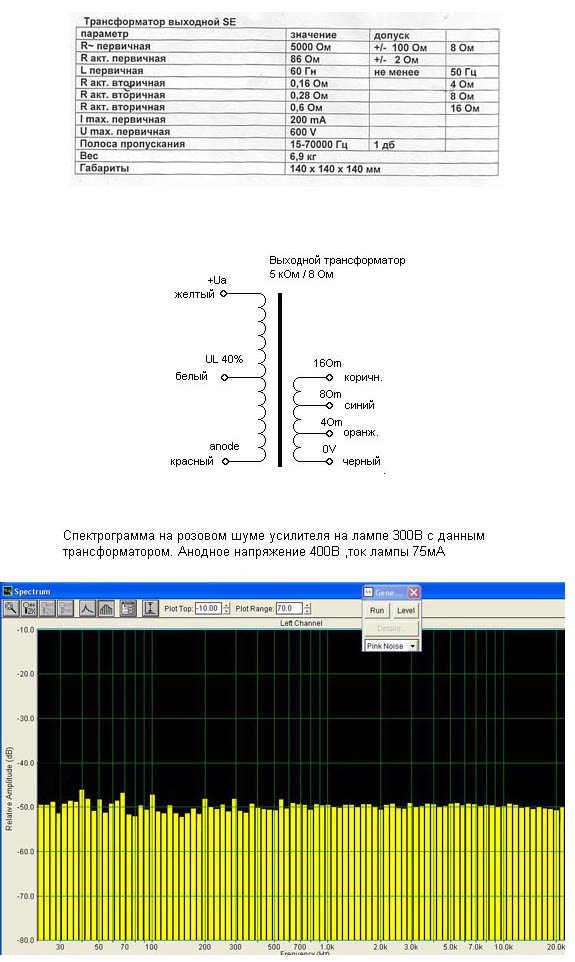

Выходные трансформаторы на железе ОСМ-0,16






Выходные трансформаторы на железе ОСМ-0,16

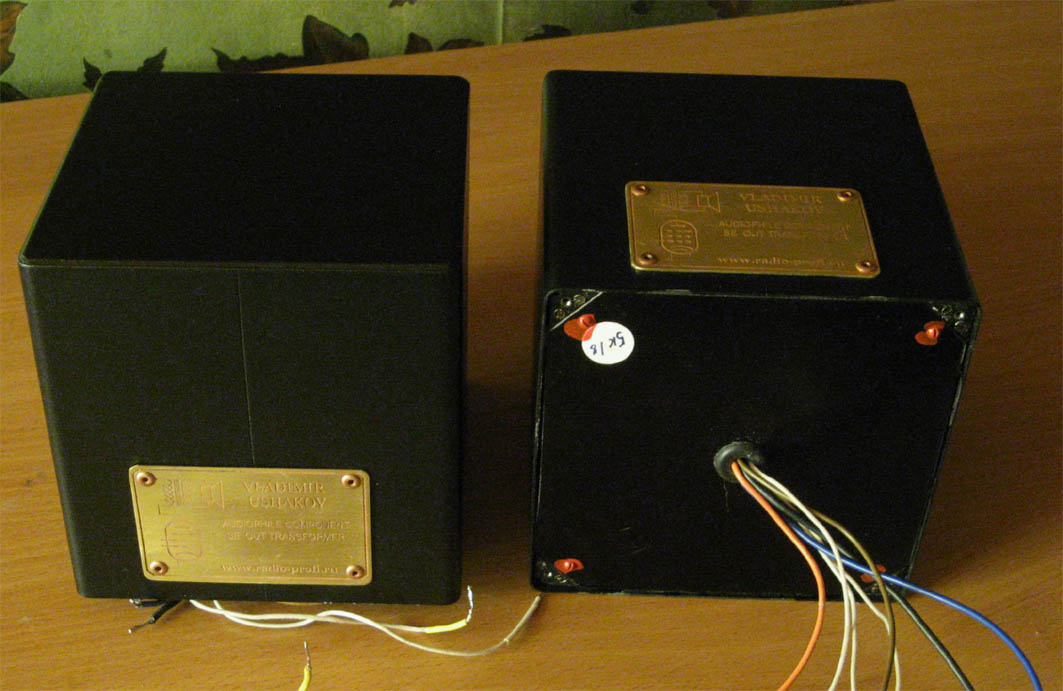

Выходные трансформаторы для однотактного усилителя

  • Выполнены на ПЛ железе марки Э320-0,35;
  • Установлены в колпаки с заливкой церризином.
  • Есть ультралинейный (40%) вывод.
  • Выходная обмотка на три нагрузки..


Силовые трансформаторы и дроссели для ламповых усилителей

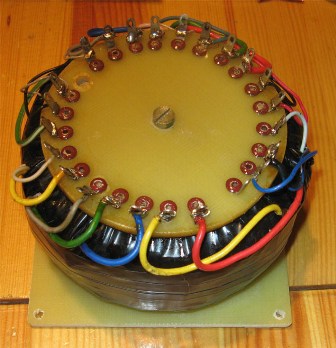

Трансформатор анодно-накальный

Трансформатор анодно-накальный тороидальный для лампового усилителя.

  • Анодные обмотки: 240В,140В,100В;
  • Накальные обмотки: две по 6,3В ток 3А; две по 6,3В со средней точкой ток 3А; одна на 6,3В ток 1А;
  • Дополнительная обмотка на 16В;
  • Габаритная мощность 315 ВТ;
  • Холостой ток 20 мА;

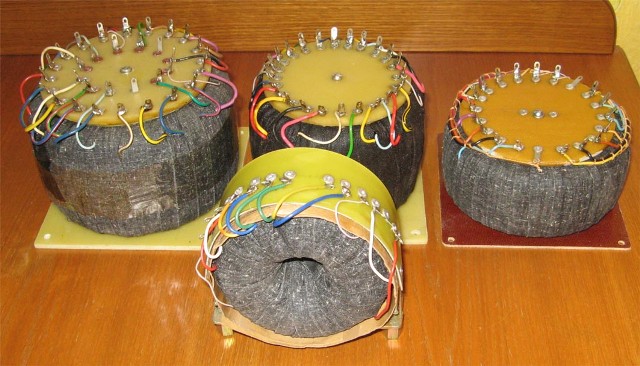

Силовые трансформаторы

Силовые трансформаторы для аппаратуры Hi-end класса..

Трансформаторы на заказ мощностью от 100 до 2000 Вт. Перед намоткой каждое железо измеряется на магнитную индукцию. Колличество витков определяется по результатам испытаний. Высоковольтные обмотки пропитываются. Применяется послойная изоляция.

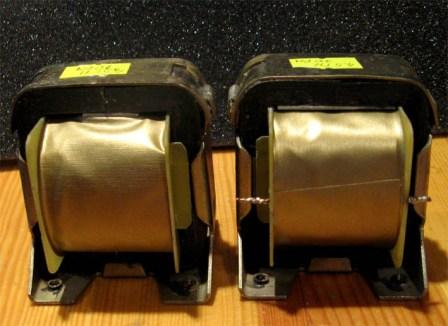

Дроссель

Дроссели фильтров питания для лампового усилителя.

  • Индуктивность 4,5 Гн;
  • Сопротивление 70 Ом;
  • Ток 300 мА


Наборы трансформаторов для лампового усилителя

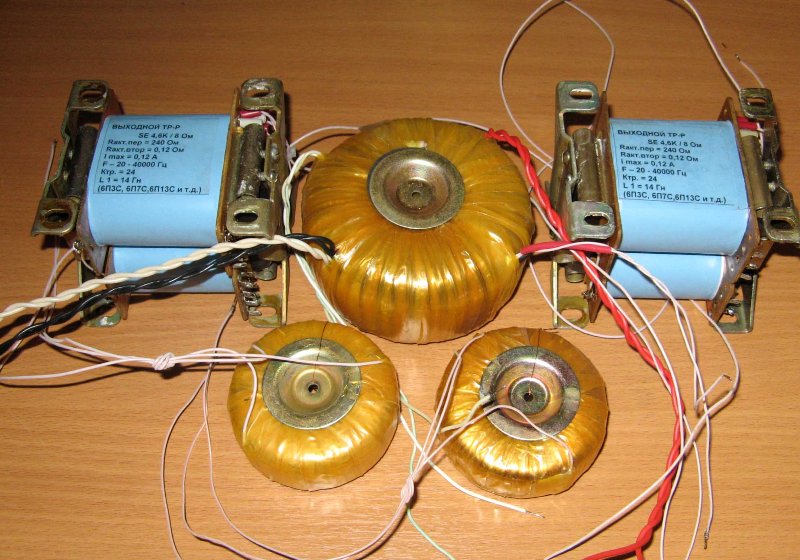

Набор моточных изделий для лампового УНЧ

Набор моточных изделий для лампового УНЧ.

  • Два выходных трансформатора;
  • Силовой трансформатор;
  • Два дросселя;

    Любые параметры по Вашему заказу.
