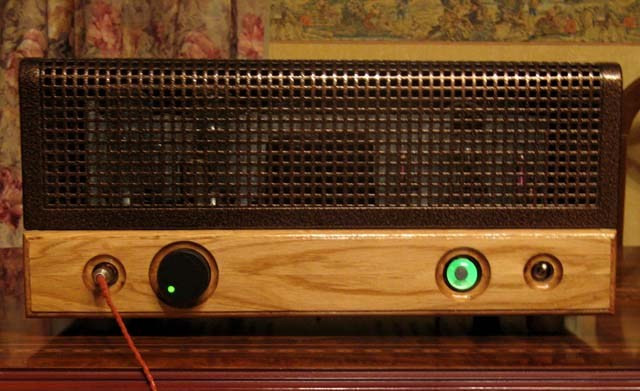

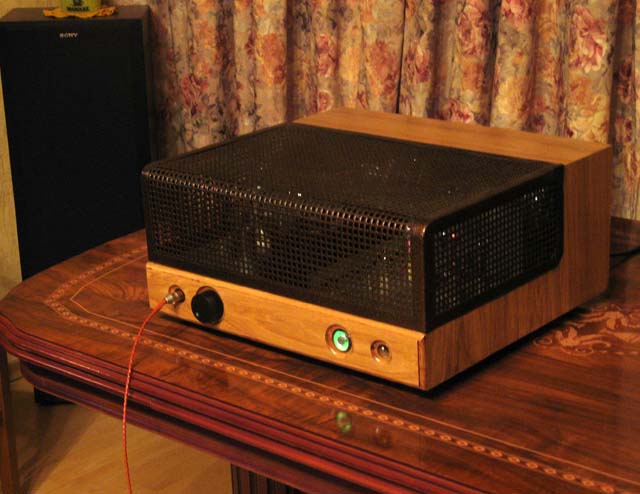

Усилитель на 300B.


Двухтактный (Пуш-пул) усилитель на 300В. Класс А. Выполнен как два моноблока. Усилитель трех каскадный: ЕСС88 - 6Н8С - 300В.
Между ЕСС88 и 6Н8С связь непосредственная. Все напряжение питания стабилизированны. Стабилизаторы анодного напряжения и напряжения смещения-ламповые. Стабилизаторы накала 300В и драйверов выполнены на LM317T. Большая емкость конденсатора по анодным цепям 300В (более 12000 мкФ) Выходные трансформаторы на ТОРах 21 см кв. 8кОм -8Ом. Коэффициент гармоник: для второй - 2,3%, для третий - 0,1%, для четвертой - 0,5% , пятая и далее - 0%.
Звучание усилителя рельефное и воздушное.
