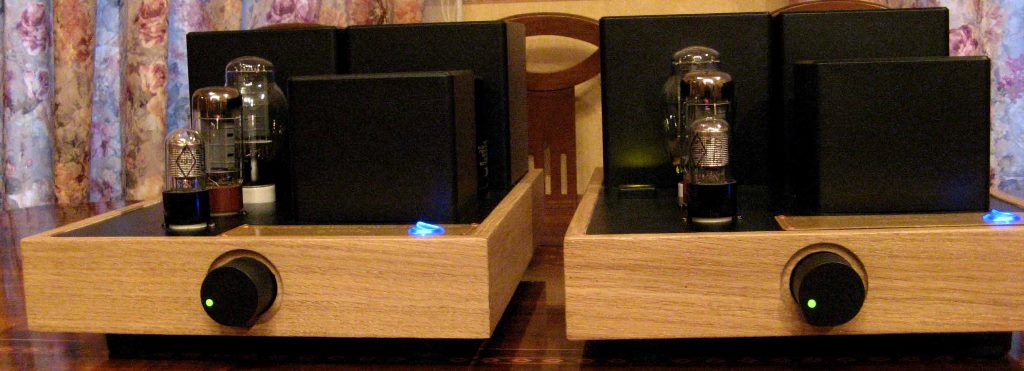

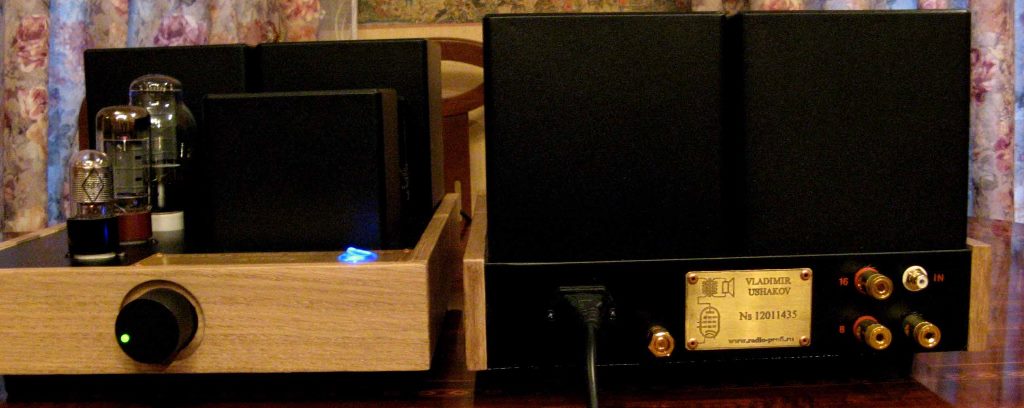

Моноблоки SE на на 300B NEW-1

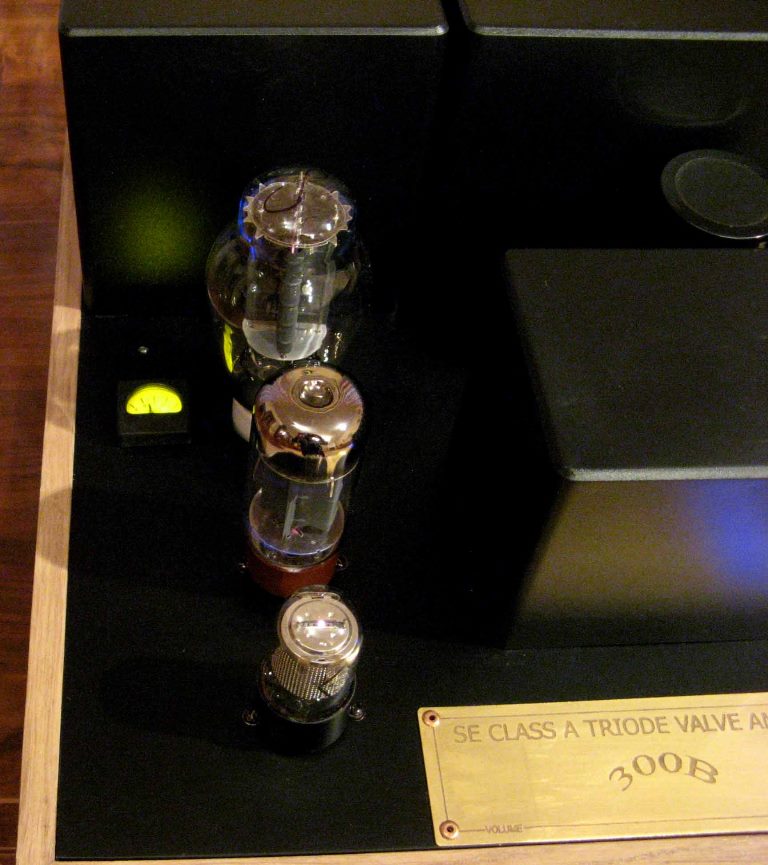

Выполнены по трехкаскадной схеме. Входная лампа 6С5С, драйверная 6L6, выходная 300В. Связь между первым и драйверным каскадами непосредственная. Лампа 6L6 нагружена на межкаскадный трансформатор. Анодные питания, как и накал 300В, стабилизированны. По анодному питанию установлен конденсатор большой емкости. Межкаскадный трансформатор собран на железе габаритной мощностью 160Вт, выходной - 400Вт. Силовой тороидальный трансформатор - 300Вт. Реализован плавный пуск по таймеру. Для удобства замены выходной лампы установлен милиамперметр. Регулировка тока покоя выведена на переднюю панель и выполнена с помощью многооборотного потенциометра. Регулятор громкости ALPS R27. Усилитель рассчитан на нагрузку 8-16 Ом.

  • Выходная мощность - 8.5 Вт (мах.)
  • нелинейные искажения 0.26% (при мощности 4,5 Вт)
  • Вторая гармоника на уровне -46 дБ
  • Третья гармоника на уровне -58 дб
  • Полоса пропускания при неравномерности 0 дб: 15-22000 Гц
