Набор деталей для сборки однотактного усилителя класса HI-END КИТ-5


Трех-ламповый однотактный двухканальный УНЧ по схеме с непосредственной связью между каскадами (Loftin-White). Усилитель построен на лампах 6922 (6Н23П-ЕВ) и 6П14П-ЕВ х 2. Схема позволяет оперативно переключать режимы работы выходного каскада: пентодные, триодный и ультралинейные режимы. В блоке питания используются тороидальный силовой трансформатор и электронные стабилизаторы напряжения. Выходные трансформаторы трансформаторы с многосекционными обмотками.См.прайс.

  • Входная лампа - 6922 (6Н23П-ЕВ)
  • 6П14П-ЕВ х 2
  • Выходная мощность 4,5 Вт на канал (режим пентод)
  • Выходная мощность 2,7 вт на канал (режим триод)
  • К.Н.И.(при P.вых=1 ВТ) мощности 0,25%
  • Полоса воспроизводимых частот: 20Гц-60 кГц при (-3дб)
  • Чувствительность - 1,2В

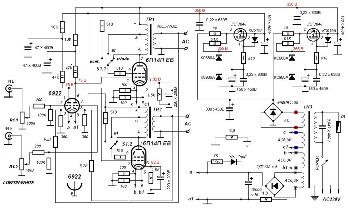

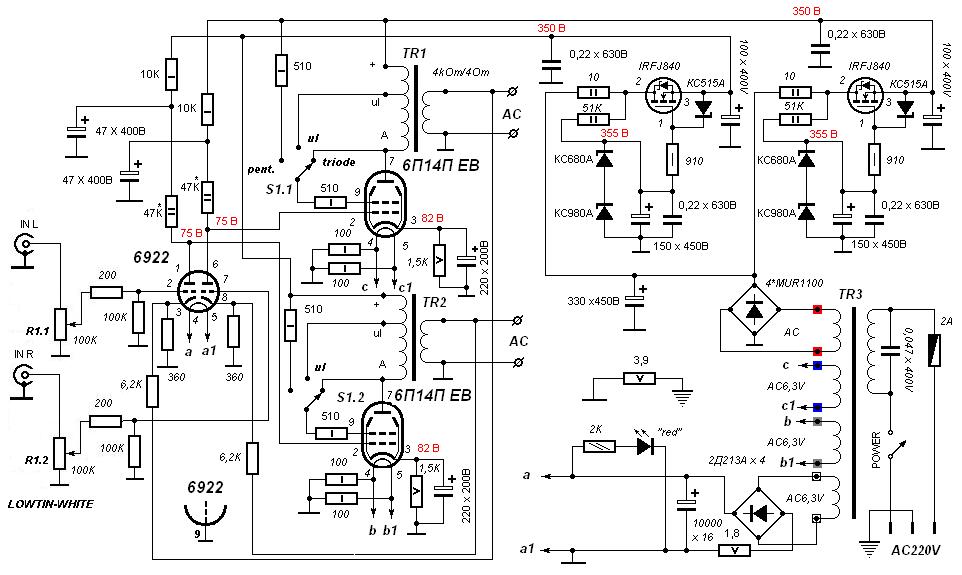

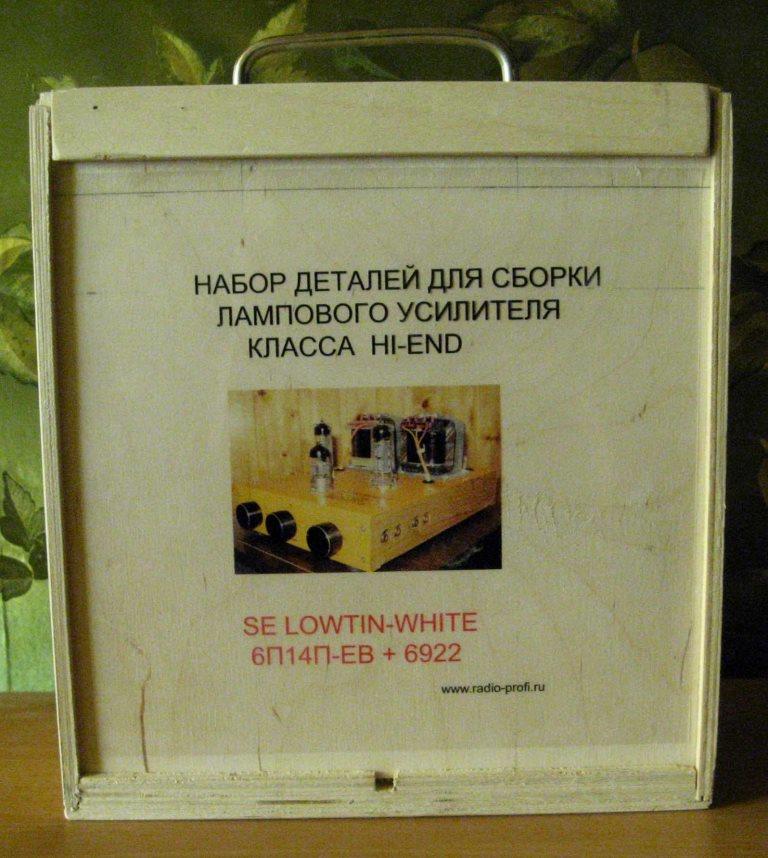

Схема набора. Набор деталей. Набор деталей.
