Лофтин SE на на 300B


Однотактный усилитель на триодах 300В. Класс А. Усилитель трехкаскадный с межкаскадными трансформаторами. Входная лампа 6SN7, драйверная 6Ф6С. Связь между входной лампой и драйверной непосредственная. 6Ф6С нагружена на межкаскадный трансформатор. Габаритная мощность железа 160Вт. Выходная лампа включена по схеме фиксированного смещения. Выходные трансформаторы на железе габаритной мощностью 400Вт. Питание усилителя - кенотронное на 5Ц8С. Регулятор громкости ALPS R27 moto. Управляется с ИК пульта. Система плавного старта усилителя с задержкой около 2-х минут. Переключатель входов на четыре положения. Выключатель питания совмещен с регулятором яркости подсветки индикаторов.

  • Количество входов: 3
  • Выходная мощность: 8 Вт (макс)
  • Нелинейные искажения на мощности 4.5 Вт - 0,45%

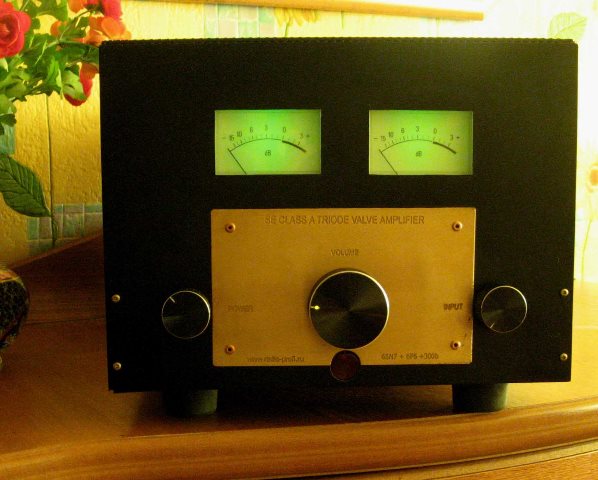

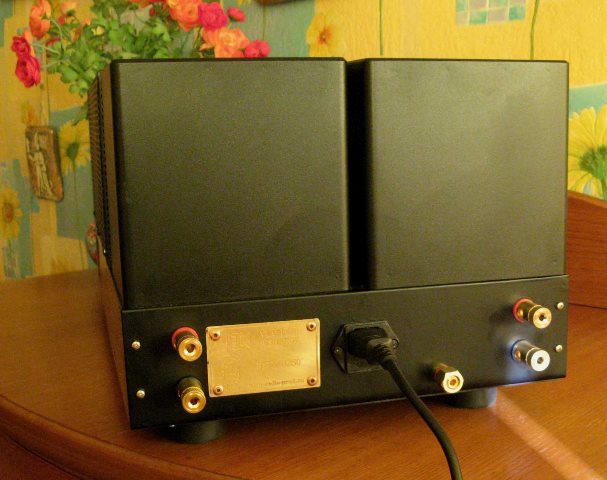

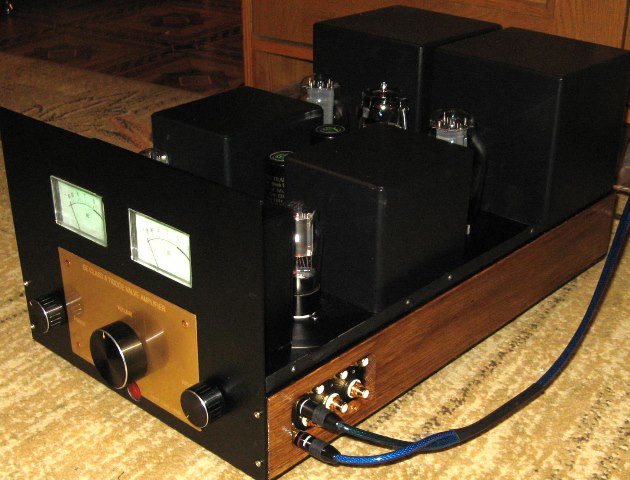

Однотактный усилитель на триодах 300В Однотактный усилитель на триодах 300В Однотактный усилитель на триодах 300В

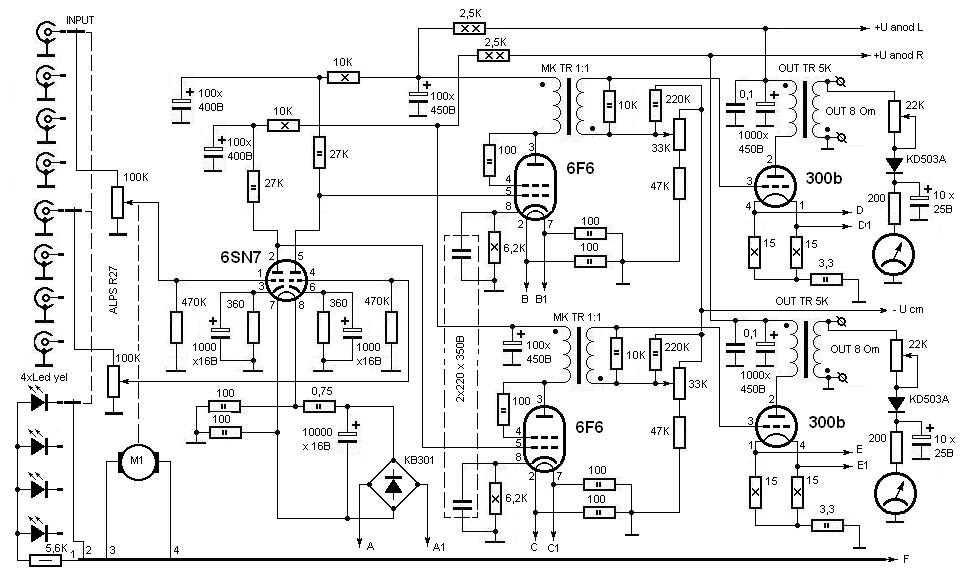

Однотактный усилитель на триодах 300В.Схема
