ММ-корректор на основе набора КИТ-6


Корректор выполнен на основе набора КИТ-6 (пентодный ,с непосредственной связью между каскадами). Оснащен дополнительным входом для подключения CD-проигрывателя для работы в качестве лампового буфера. Входные лампы - 6Ж38П-ЕВ, выходная 6Н30П-ЕВ. Дополнительный вход реализован переключателем. В режиме "CD" используется выходная лампа 6Н30П , что позволило организовать между источником (CD) и усилителем ламповый каскад. Сигнал передается на выход с усилением 0,95. В цепях коррекции используються точные конденсаторы. Анодное питание - стабилизированное.

  • Входные лампы 6Ж38П-ЕВ
  • Выходная лампа 6Н30П-ЕВ
  • Отклонения от RIAA не более 0,5 дб

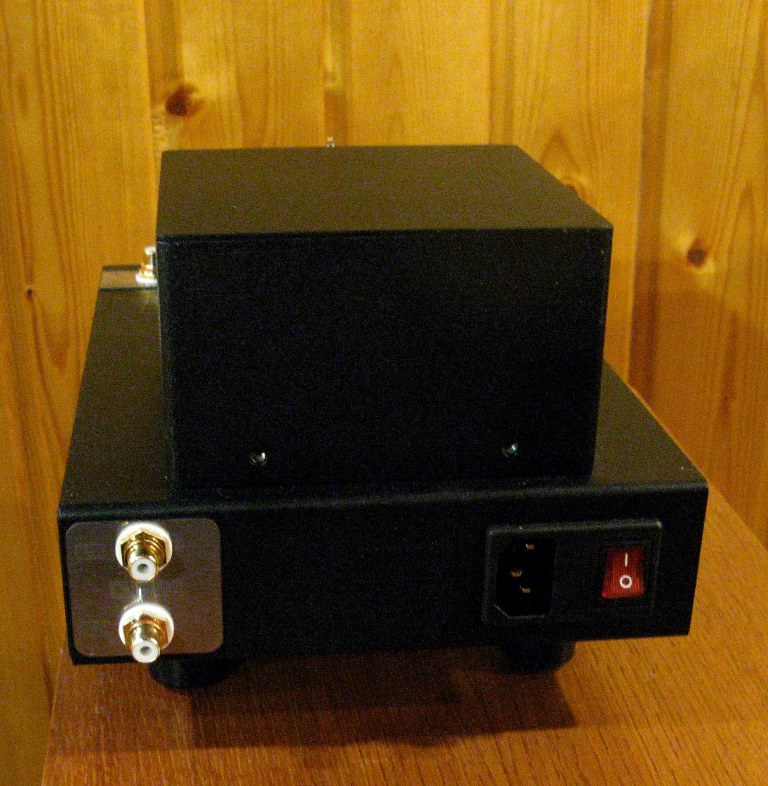

Корректор на основе набора КИТ-6 Корректор на основе набора КИТ-6
