Однотактный усилитель на триодах 6С4С


Однотактный двухкаскадный усилитель на триодах 6С4С. Первый каскад собран на триоде 6С4П-ЕВ. Выходной на 6С4С. Связь между каскадами непосредственная. Питание анодных цепей производится от двух стабилизаторов на IRF840. Накальные напряжения так же стабилизированы.

  • Полоса частот 20 - 30000 Гц (при -1дб)
  • Рвых= 4,5 вт. при Кни= 1%
  • Рвых= 2,5 вт при Кни= 0,2%
  • Uвх = 1,2В


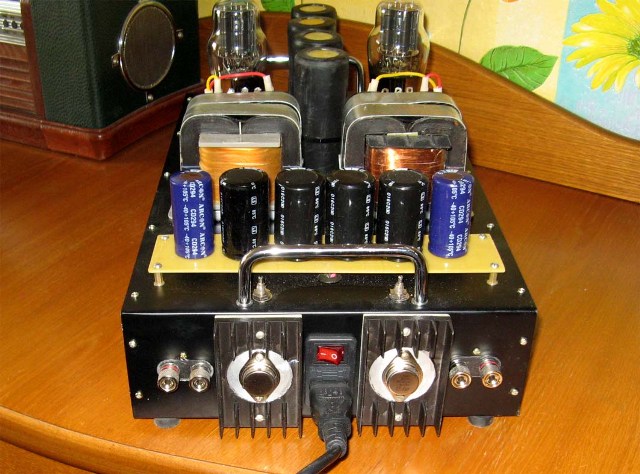

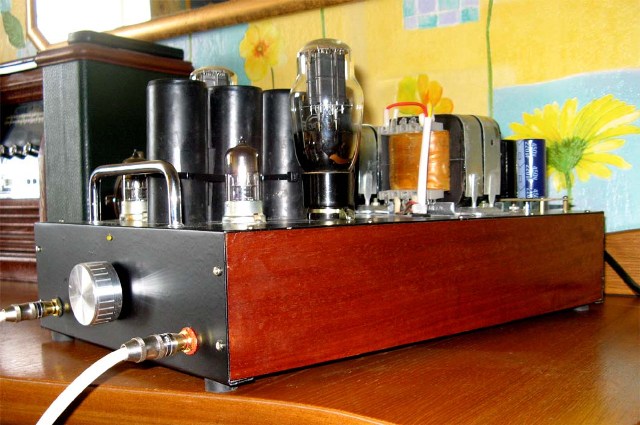

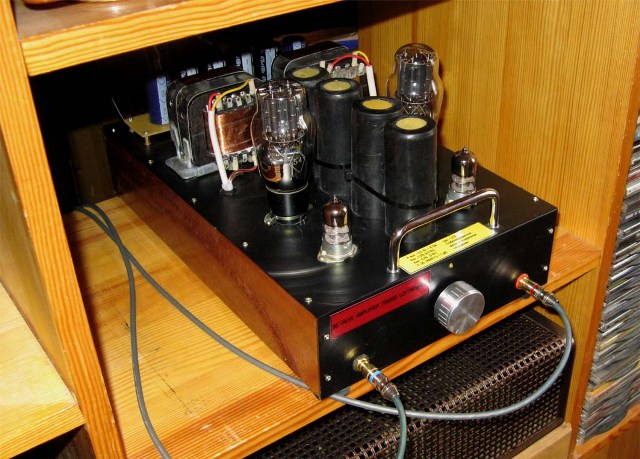

Усилитель на триодах 6С4С Усилитель на триодах 6С4С

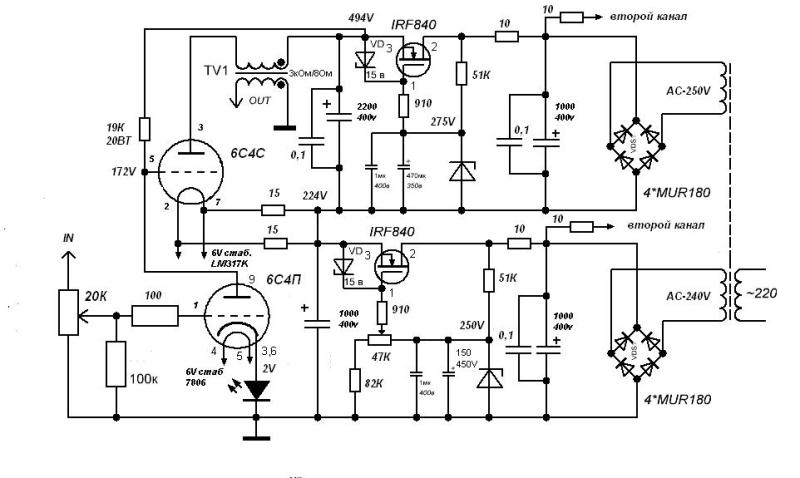

Усилитель на триодах 6С4С Усилитель на триодах 6С4С. Схема.
