Однотактный усилитель мощности на прямонакальных триодах 6С4С.


Усилитель двухкаскадный. Драйвер - пентод 6SJ7 (отечественный аналог 6Ж8), выходной каскад на прямонакальных триодах 6С4С. Разделительный конденсатор аудиофильского качества. Триоды 6С4С включены по схеме автоматического смещения. Блок питания усилителя построен на кенотроне 5Ц3С, что придает звучанию усилителя мягкость и неповторимый шарм. Дроссели на торах, конденсаторы фильтра емкостью 2000 мкф (электролиты) + 100 мкф "бумага" на канал обеспечивают необходимый уровень фильтрации анодного напряжения. Для увеличения срока службы выходных ламп применяется задержка включения анодного напряжения на реле. Селектор входов позволяет коммутироваить два источника сигнала.

  • Uвх = 0,75В

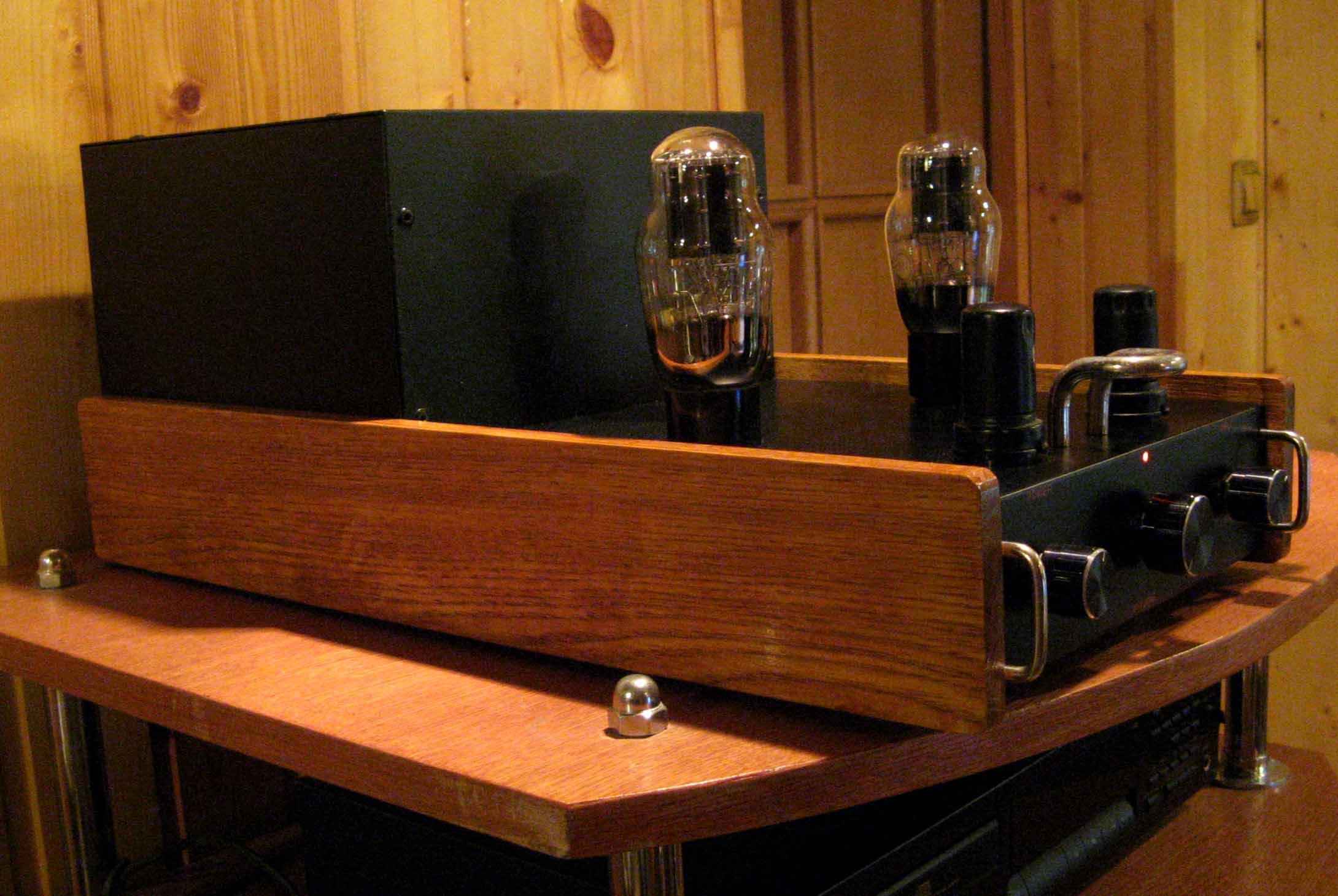

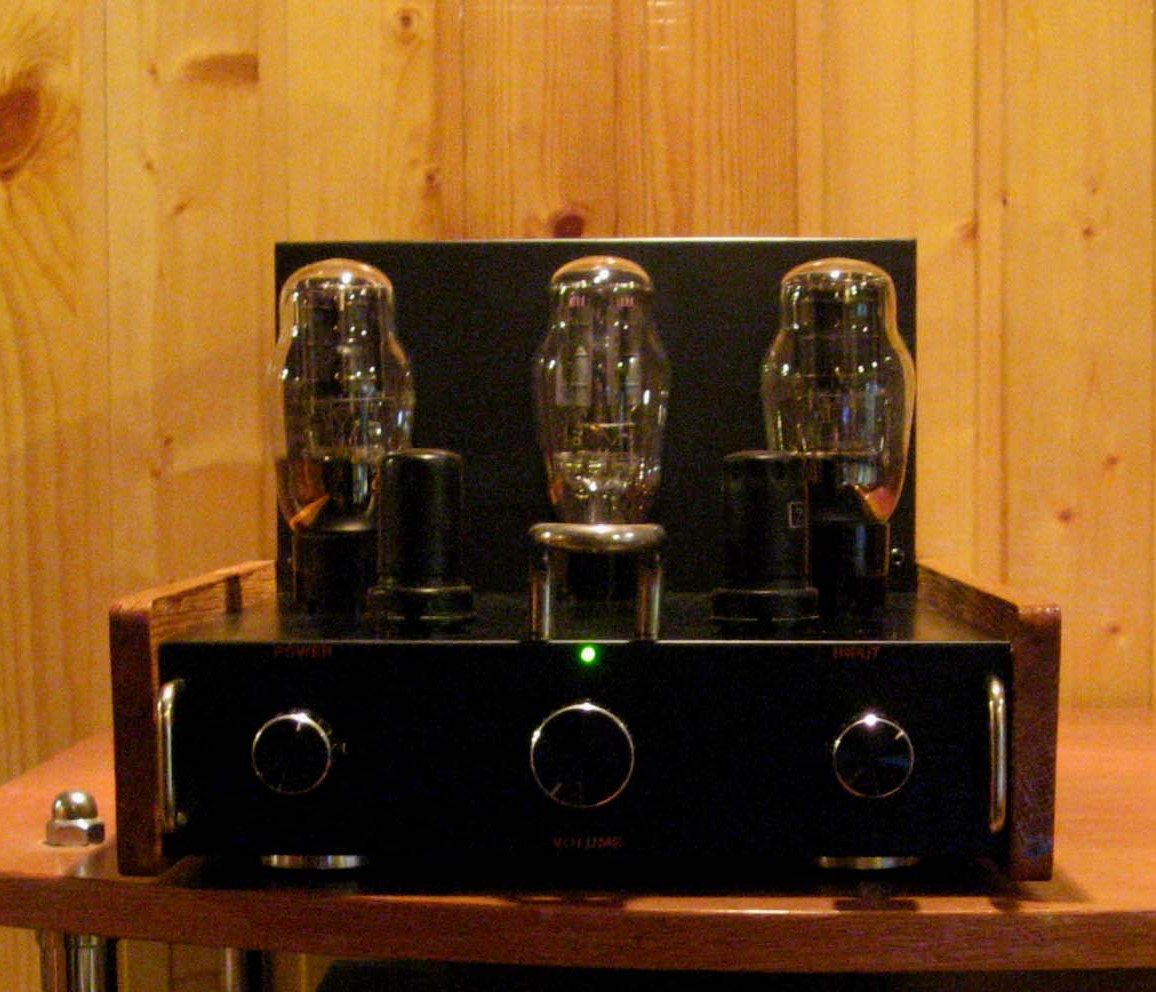

Усилитель на6C4C. Усилитель на 6C4C.
