Однотактный усилитель на лампах 6AV5


Драйверные лампы - 1579 (6Н9С), включены каскадом SRPP. Выходные лампы - 6AV5 (приблизительный аналог 6П31С). В отличие от 6П31С, лампы 6AV5 не имеет анодного колпачка. Смещение автоматическое. Питание анода стабилизиованно. Силовой трансформатор - плоский тороид мощностью 80Вт. Усилитель при прогреве "проявляется". Звук становится очень комфортным, усилитель не хочется выключать.

  • Выходная мощность 4,6Вт на канал,при к.н.и.1%
  • Входное U - 0,8 В
  • Выходные трансформаторы на железе МП ОСМ-0,16

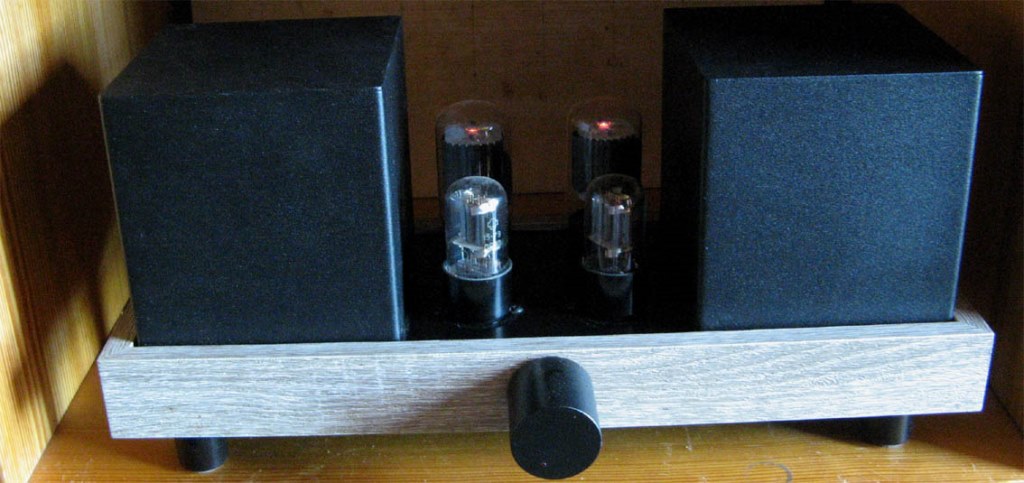

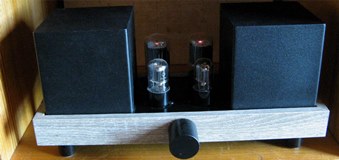

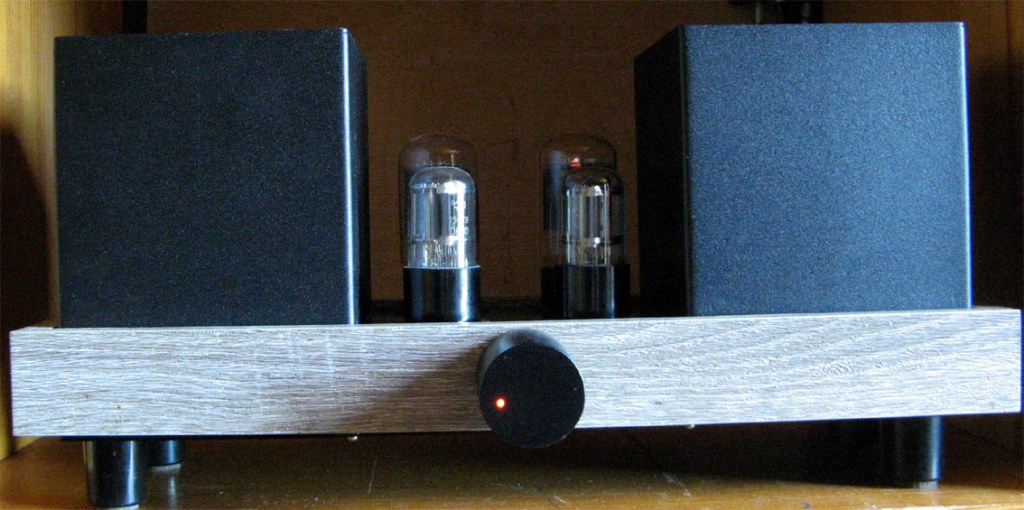

Усилитель на лампах 6AV5 Усилитель на лампах 6AV5

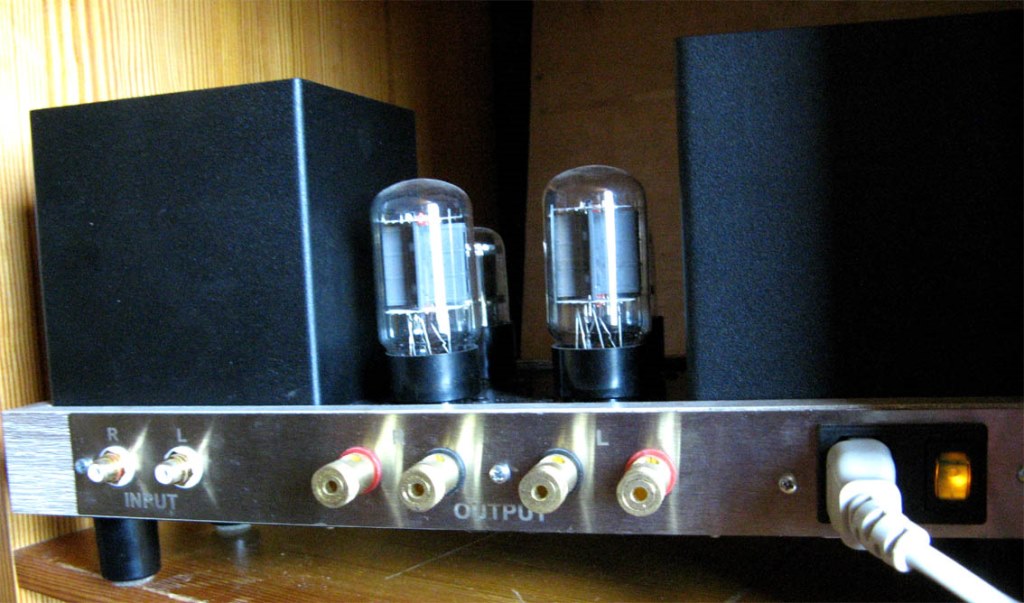

Усилитель на лампах 6AV5
