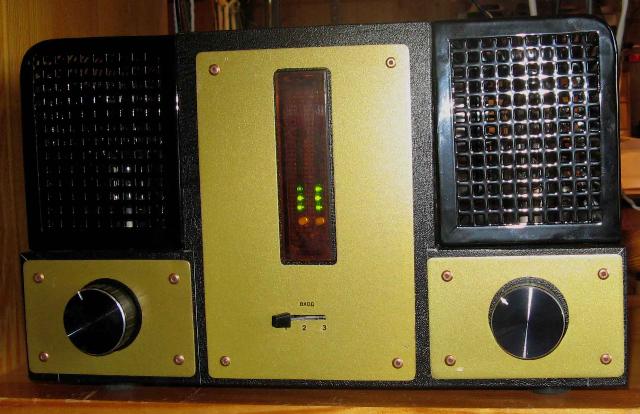

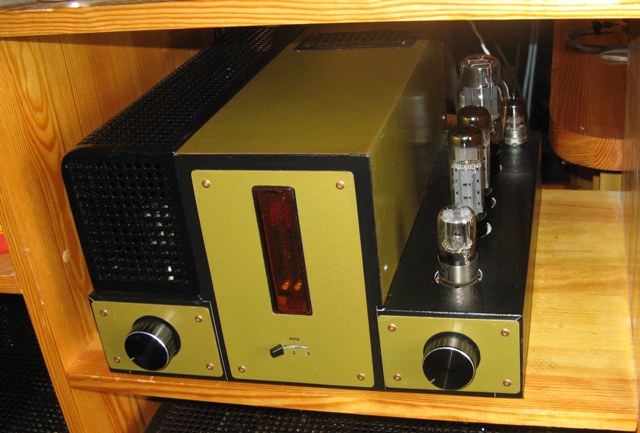

Усилитель на EL-34.


Двухтактный усилитель со стабилизацией анодного напряжения. Усилитель выполнен на лампах EL-34 с автоматическим смещением. Применены выходные трансформаторы с высоким входным сопротивлением (14,5 кОм анод-анод) Для получения приемлимой выходной мощности анодное напряжение повышено до 500В. Анодное напряжение стабилизировано, стабилизатор выполнен на лампе 6Н13С (триоды включены паралллельно). Каждого канал питается от своего стабилизатора. В драйвере-фазоинверторе применена редкая в настоящее время лампа - 6Н12С. Лампа обладает высокой линейностью. В усилителе имеется три входа для подключения источников сигнала. Два входа идут непосредственно на лампу 6Н12С, чувствительность по этим входам составляет 1,5В. и один вход через каскад на лампе 6С3П с чувствительностью 0,5В. Каскад выполнен с резистивной нагрузкой и несколько добавляет четных гармоник всему тракту. Выходная мощность усилителя около 12 Вт. При этом коэффициент Альфа (отношение внутреннего сопротивления лампы к сопротивлению нагрузки)- более 13. В усилителе не используются обратные связи. Питание - тороидальный силовой трансформатор мощностью 300 Вт.

. .
