Однотактный усилитель Lowtin-White на лампах EL-34


Однотактный усилитель на лампах EL-34. Усилитель собран по схеме Lowtin-White с непосредственной связью между каскадами. Входная лампа 6NS7(6Н8С).Выходные EL-34. Анодное питание стабилизированное (IRF840). В блоке питания применен тороидальный силовой трансформатор на 180 Вт. Выходные трансформаторы - многосекционные с Rа = 4,8 кОм / 8 Ом. Имеется переключатель режимов работы выходного каскада: триод-пентод-ультралинейный.

  • Полоса 20 - 40000 Гц (при -3дб)
  • Рвых= 6,5 вт(триодный режим)
  • Рвых= 9 вт (ультралинейный режим)
  • Кг.= 0,2% - 2,5вт (триод)
  • Кг.= 1,2% - 6,5вт (триод)
  • Uвх = 1В

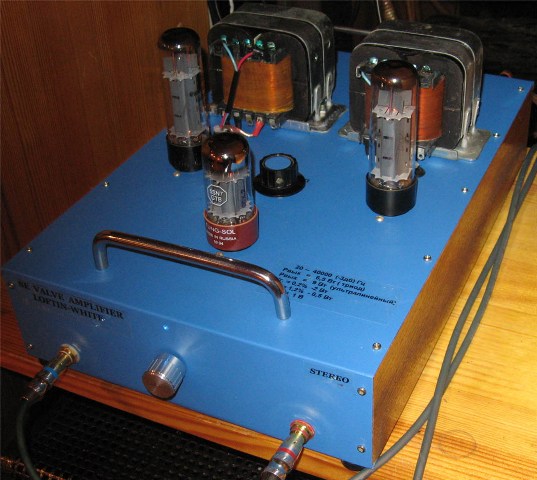

Усилитель Lowtin-White на лампах EL-34. Цвет корпуса голубой. Усилитель Lowtin-White на лампах EL-34. Цвет корпуса голубой.
