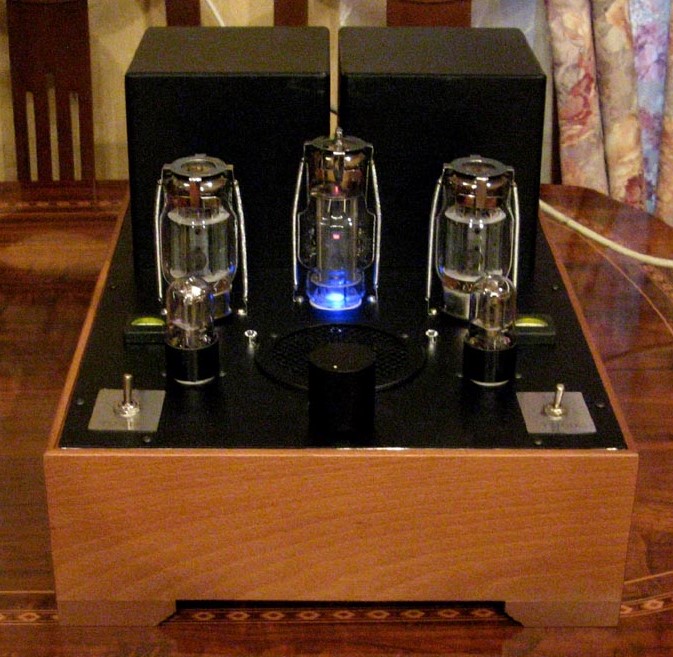

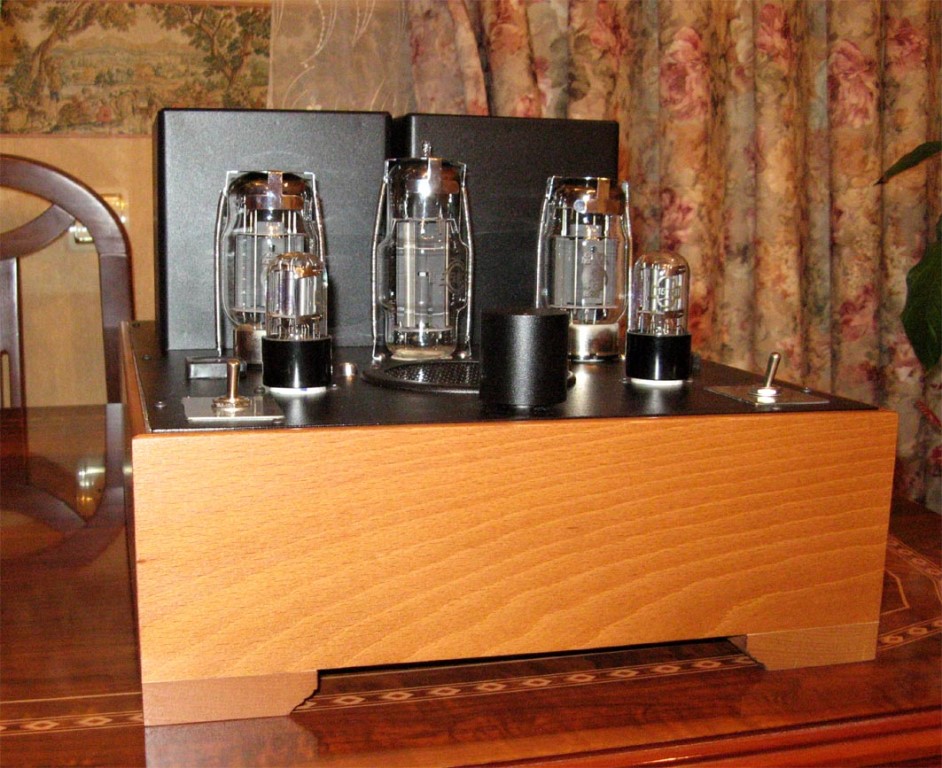

Однотактный, двухкаскадный усилитель, без обратных связей на 6550


В качестве драйвера применена лампа 1579(6Н9С) в режиме СРПП. Выходная лампа 6550 с фиксированным смещением. Возможна установка разных выходных ламп: 6П3С, 6L6, EL-34, KT-88 и т.д. Имеется возможность переключения режима работы выходных ламп: триод или ультралинейный (выбор режимов переключателем). Выпрямитель: кенотрон 5Ц8С. Силовой трансформатор и дроссели фильтра - тороидальные. Установлены приборы контроля и регулировки тока выходных ламп.

  • Сопротивление нагрузки: 16 Ом и 8 Ом
  • Два режима работы выходных ламп: триод, ультралинейный.
  • Выходная мощность на канал:
    • Режим триод: 7 Вт
    • Ультралинейный режим: 9,5 Вт
